Konek ke Raspberry Pi dan Transfer File dari Laptop menggunakan USB to TTL Serial Cable

Kali ini saya akan mencoba "USB to TTL Serial Cable" dengan 3.3 V logic yang baru saja saya beli dari Amazon. Cukup dengan kabel ini kita bisa konek ke Raspberry Pi sekaligus memberikan voltage yang cukup (5V). Namun transfer file dari laptop ke Raspberry Pi menggunakan kabel ini masih sangat lambat. Tapi dilihat dari sisi pembelajaran, mungkin ini sudah lebih dari cukup. Untuk lebih lengkapnya silahkan dibaca lebih detail lagi di blog ini.

My Raspberry Pi 2 with USB to TTL Serial Cable

  Apa yang akan kamu butuhkan?

• Raspberry Pi (di tutorial ini saya menggunakan Raspbian)
• USB to TTL Serial Cable with 3V3 logic (kabel lain dengan tegangan yang lebih tinggi bisa merusak Raspberry Pi)
• Laptop (saya menggunakan Ubuntu 14.04)

USB to TTL Serial Cable (with 3V3 logic)

Apa yang perlu kamu install di laptop?
Untuk terminal emulation program, saya lebih suka menggunakan minicom. Cara instalnya sangat gampang cukup ketik seperti di bawah ini pada laptop Anda

>> sudo apt-get install minicom

Unix Communication Package untuk Raspberry Pi

• Jangan lupa download lrzsz package
• kemudian copy file tersebut ke SD card (lebih baik diletakkan di Home folder agar mudah ditemukan.
• berikutnya, insert SD Card ke Raspberry Pi.

Copy lrzsz package ke SD Card

Koneksi ke Raspberry Pi menggunakan Serial Cable

• Perhatikan skematik di bawah ini

Skematik GPIO RPi 2 dan Serial Cable (4 pin)

• Hubungkan semua kabel kecuali warna merah hingga seperti pada gambar di bawah ini

Hubungkan tiga kabel terlebih dahulu

• Kemudian hubungkan USB ke Laptop

Hubungkan USB ke Laptop

• Di terminal laptop, ketik lsusb untuk memastikan sudah nyambung atau belum (contoh: PL2303 Serial Port)

lsusb

• Biasanya port yang terhubung dengan kabel ini adalah ttyUSB0 atau ttyAMA

ls /dev/ttyUSB*

• konek ke Raspberry Pi dengan minicom dengan cara ketik

>> sudo minicom -b 115200 -o -D /dev/ttyUSB0



sudo minicom -b 115200 -o -D /dev/ttyUSB0

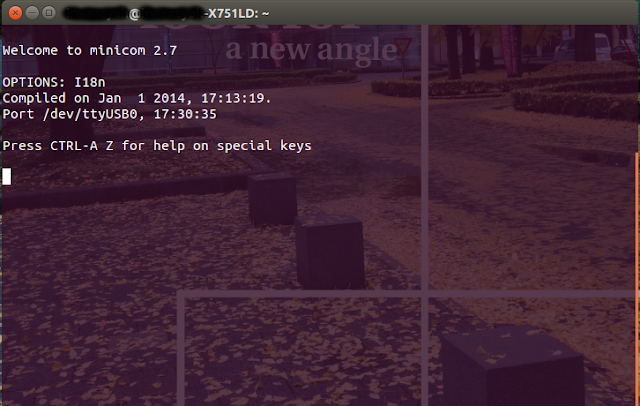

• Tampilan dari minicom akan seperti gambar di bawah ini (sedang menunggu koneksi)

• Pada tahap ini, sambungkan kabel merah untuk power 5V dan perhatikan minicom anda

Hubungkan kabel merah

• Minicom akan menjadi seperti pada gambar di bawah ini dan langkah terakhir adalah inputkan username dan password untuk Raspberry Pi

Finally, Minicom konek ke Raspberry PI

Transfer file dari laptop ke Raspberry Pi

• Install Unix Communication Package pada Raspberry Pi

>> sudo dpkg -i  lrzsz_0.12.21-7_armhf.deb

sudo dpkg -i lrzsz_0.12.21-7_armhf.deb

• langkah berikutnya ketik rz dan enter, lalu CTRL + A kemudian S dan pilih zmodem dan enter.

• Kemudian pilih file yang akan dikirim dengan menekan space dan pilih okay, lalu enter.

Pilih File yang akan dikirim

• Finally, file akan terkirim.

File terkirim

Jangan lupa, untuk keluar dari program minicom tekan CTRL + A kemudian X.

Selamat mencoba dan semoga bermanfaat.

Referensi
http://www.instructables.com/id/Transfer-file-from-PC-to-Raspberry-Pi-Using-USB-Se/
http://elinux.org/RPi_Serial_Connection
